Pracownia Układów Analogowych



W pierwszej części zajęć (12 h ćwiczeń) student poznaje program TINA do symulacji obwodów elektronicznych, FilterPro do projektowania filtrów analogowych oraz SwitcherPro do projektowania obwodów zasilających. Powyższe narzędzia będą wykorzystywane samodzielnie przed kolejnymi eksperymentami w części drugiej.

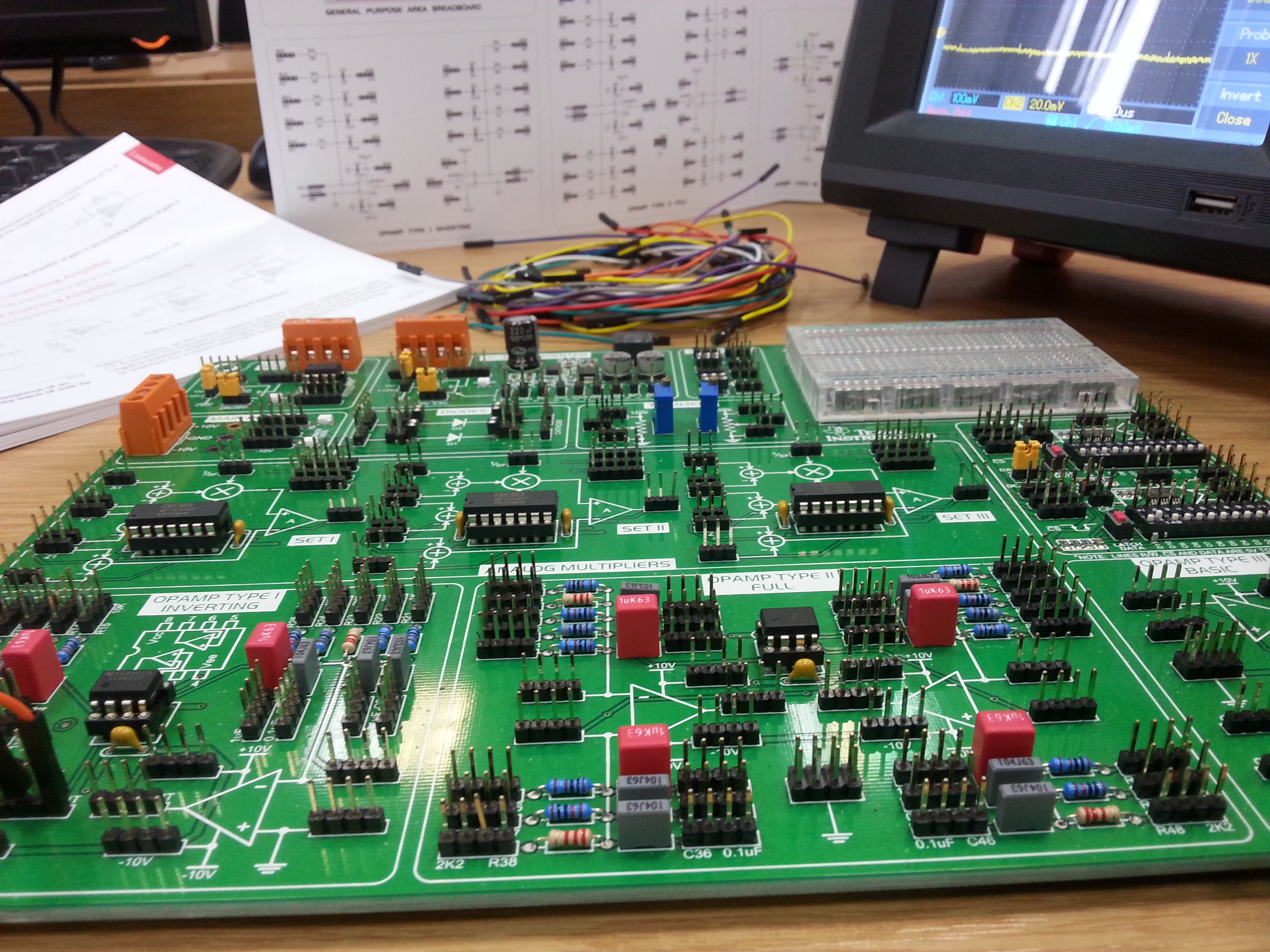

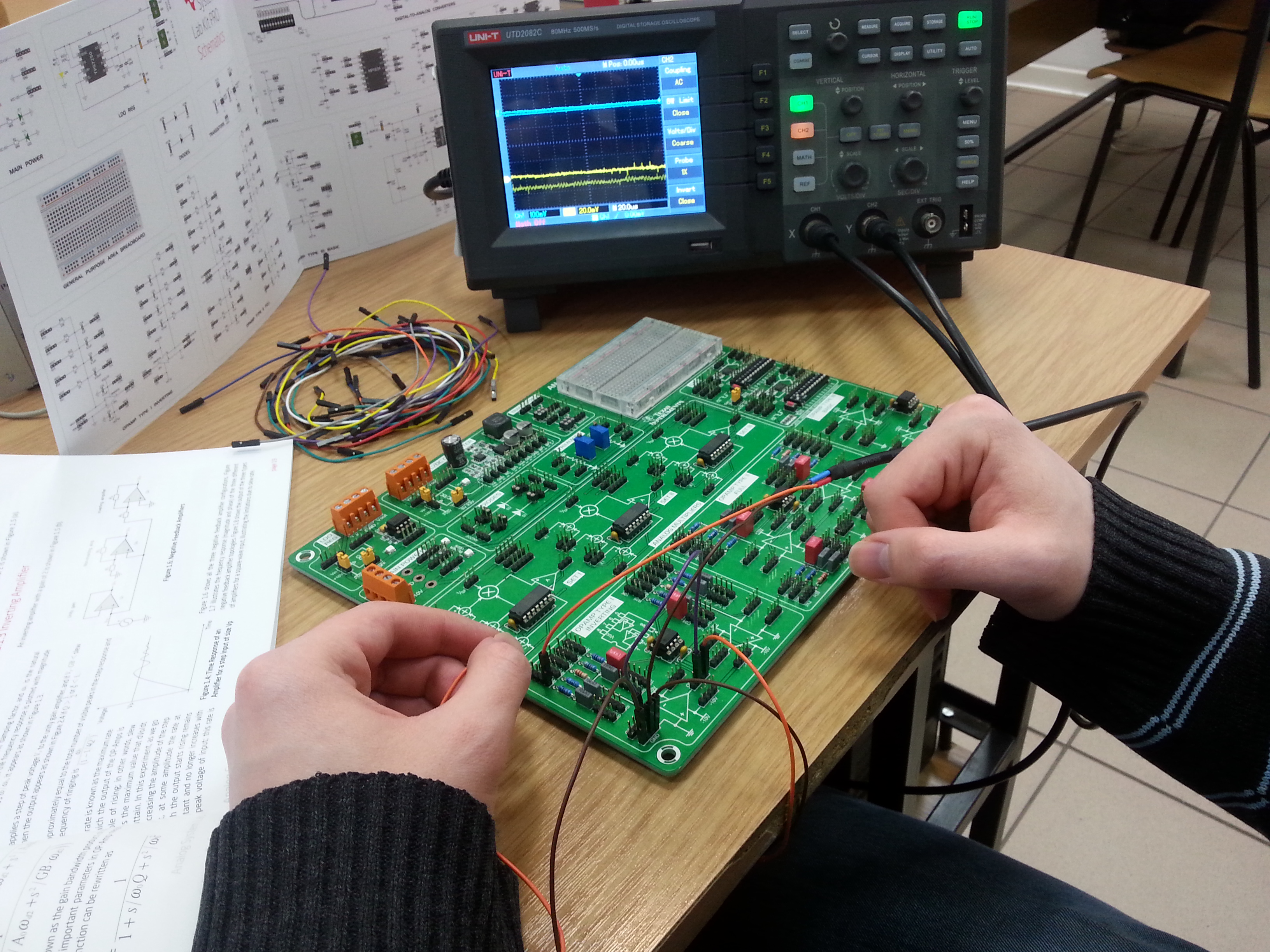

W części drugiej (30 h zajęć laboratoryjnych), odbywającej się w Pracowni elektronicznej IF UMK, zadaniem studenta jest wykonanie 10 eksperymentów z obwodami elektronicznymi (zestawy ASLK Pro). Wszyscy studenci wykonują kolejno następujące ćwiczenia:

  1. Wpływ ujemnego sprężenia zwrotnego w układzie wzmacniacza oraz projektowania wzmacniacza instrumentalnego.
  2. Dodatnie sprężenie zwrotne, układy generatorów astabilnych i monostabilnych.
  3. Układy różniczkujące i całkujące.
  4. Projektowanie filtrów analogowych.
  5. Projektowanie filtrów przestrajanych.
  6. Generatory przestrajane napięciem.
  7. Pętla PLL (Phase Lock Loop).
  8. Układ automatycznej kontroli wzmocnienia.
  9. Konwerter DC-DC
  10. Regulator napięcia LDO
